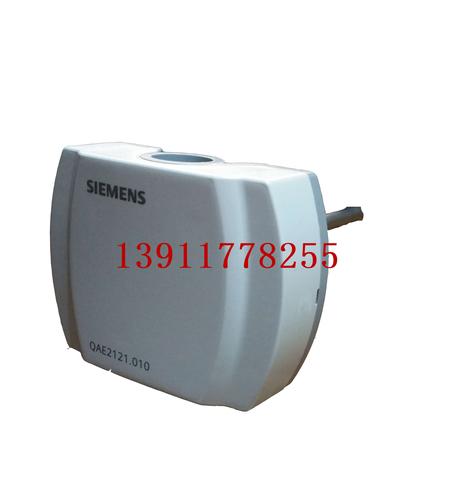

QAE21...系列温度传感器
QAE21...系列温度传感器技术说明：
获取管内或容器内流体温度的有源传感器
浸入式温度传感器，无源输出
技术参数：
**常数
带保护套筒： 30s
无保护统统： 8s
连接方式： 螺丝端子
尺寸： 80×60×31mm
型号概览：（QAE21...）
| 敏感元件 | 测量范围 | 浸入长度 | 测量精度 | 订货型号 |
| Pt100 | -30...130℃ | 100mm | -30...130℃
±0.95K | QAE2110.010 |
| Pt100 | -30...130℃ | 150mm | -30...130℃
±0.95K | QAE2110.015 |
| Pt100 | -30...130℃ | 150mm | -30...130℃
±0.95K | QAE2111.015 |
| Pt1000 | -30...130℃ | 100mm | -30...130℃
±0.95K | QAE2112.010 |
| Pt1000 | -30...130℃ | 150mm | -30...130℃
±0.95K | QAE2112.015 |
| LG-Ni1000 | -30...130℃ | 100mm | -30...130℃
±1.3K | QAE2120.010 |
| LG-Ni1000 | -30...130℃ | 150mm | -30...130℃
±1.3K | QAE2120.015 |
| LG-Ni1000 | -30...130℃ | 100mm | -30...130℃
±1.3K | QAE2121.010 |
| LG-Ni1000 | -30...130℃ | 130mm | -30...130℃
±1.3K | QAE2122.013 |
| NTC 10k | -30...125℃ | 100mm | -30...125℃
±1.7K | QAE2130.010 |
| NTC 10k | -30...125℃ | 150mm | -30...125℃
±1.7K | QAE2130.015 |
| T1(PTC) | -30...130℃ | 100mm | -30...130℃
±4.2K | QAE2140.010 |
安装注意：保护套管，镀镍黄铜
安装注意事项：
传感器的安装位置根据用途决定
• 用于供水温度控制（加热流体）
－泵连接流体，传感器直接放置在泵后
－泵连接回流，传感器放置在混合阀后1.5m－2m
• 用于回水温度限制
传感器应安装在弯头处，使其浸液杆或保护包能够正对流体方向，在测温处的流体**
充分混合，如果泵连接回水，测温处**在泵下游，离混合点至少1.5m
传感器应安装在避免使信号线从顶部进入的地方
对于所有类型的传感器，浸液长度至少60mm
传感器不必覆盖结缘材料
安装传感器时，螺纹装置或者T型片（G ½）应焊接在管子上

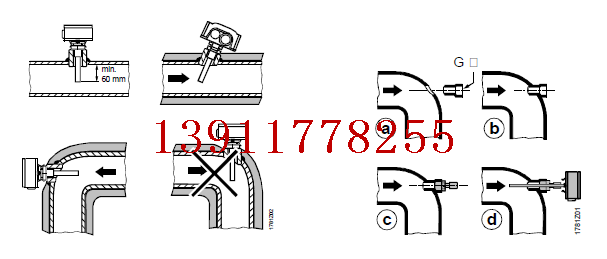

安装示例：
