VVF47..VXF47..系列座阀
二通和三通座阀 PN 16，法兰
连接
VVF47.. VXF47..
• 球墨铸铁 EN-GJS-250 或更高材质的 阀体
• DN 50…150
• k vs 40…315 m 3 /h
• 可以配备 SBX.. 、 、SBV..
用途
用于在暖通空调系统中作为控制阀。
仅适用于闭式系统。
型号概览
VVF47.50 | S55220-V106 | 50 | 40 |
> 50 |
VVF47.65 | S55220-V107 | 65 | 63 |
|
VVF47.80 | S55220-V108 | 80 | 100 |
|
VVF47.100 | S55220-V109 | 100 | 160 |
|
VVF47.125 | S55220-V110 | 125 | 250 |
|
VVF47.150 | S55220-V111 | 150 | 315 |
|
VXF47.50 | S55220-V100 | 50 | 40 |
> 50 |
VXF47.65 | S55220-V101 | 65 | 63 |
|
VXF47.80 | S55220-V102 | 80 | 100 |
|
VXF47.100 | S55220-V103 | 100 | 160 |
|
VXF47.125 | S55220-V104 | 125 | 250 |
|
VXF47.150 | S55220-V105 | 150 | 315 |
|
DN = 标称口径
k vs = 当阀门全开 (H 100 )、阀门前后压差为 100 kPa (1 bar) 时，5 ° C 至 30 ° C 的水每小时流过阀门的额
定流量
S v = 可调比 k vs / k vr
k vr = *小 k v 值，在 100 kPa (1 bar) 压差情况下，还可以保持调节特性的*小流量
设备组合
| 阀门 | 执行器 |
| SBX31、SBX81、SBX61 | SBV31、SBV81、SBV61 |
| ∆ps | ∆pmax | ∆ps | ∆pmax |
| kPa | kPa |
| VVF47.50 | 300 | 300 | | |
| VVF47.65 | 175 | 175 | 400 | 300 |
| VVF47.80 | 100 | 100 | 250 | 250 |
| VVF47.100 | | | | 200 | 200 |
| VVF47.125 | | | | 400 | 300 |
| VVF47.150 | | | | 400 | 300 |
| VXF47.50 | | | 300 | | |
| VXF47.65 | | | 175 | | 300 |
| VXF47.80 | | | 100 | | 250 |
| VXF47.100 | | | | | 200 |
| VXF47.125 | | | | | 100 |
| VXF47.150 | | | | | 75 |
∆p max = 阀门两端的**允许差压，在此压差范围内相配执行器能在整个行程准确地驱动阀门
∆p S = 在保证执行器可安全关闭的情况下，阀门两端的**允许差压（关闭压差）
执行器概览
| 型号 | 工作电压 | 定位信号 | 反馈信号 | 运行**(s) | 驱动力(N) | 技术参数表 |
| SBX31 | AC 230 V | 三位 | 无 | 120 | 700 | |
| SBX81 | AC 24 V | 三位 | 无 | 120 | 700 | |
| SBX61 | AC 24 V | DC 0…10 V | DC 0…10 V | 120 | 700 | N4519 |
| SBV31 | AC 230 V | 三位 | 无 | 180 | 1600 | |
| SBV81 | AC 24 V | 三位 | 无 | 180 | 1600 | |
| SBV61 | AC 24 V | DC 0…10 V | DC 0…10 V | 180 | 1600 | |
技术设计 ／ 机械设计
带导向的阀塞与阀杆组合为一体。阀座与阀体是一体的。
仅为示意图，可能会有具体设计差异。
二通阀不能通过拆除阀底的法兰盲板来作为三通阀使用！
选型
流量 图
VVF47..
VXF47..
∆p max = 阀门两端的**允许差压，在此压差范围内相配执行器能在整个行程准确地驱动阀门
∆p V100 = 阀门全开且体积流量为 V 100 时的压差
V 100 = 阀门全开时 (H 100 ) 的体积流量
100 kPa = 1 bar ≈ 10 mWC
1 m 3 /h = 0.278 l/s 水温为 20 ° C
阀门流量特性
VVF47
0...30%:线性
30...100%: 等百分比
ngl = 3 符合 VDI/VDE 2173
对于阀门 k -值 100 和 160m3/h，在 80%...100% 时优化此曲线以获得*大流量
kV100
VXF47
直通 A-AB
0...30%: 线性
30...100%: 等百分比
ngl = 3 符合 VDI/VDE 2173
对于阀门 k -值大于 100m3/h，在 80%...100% 时优化此曲线以获得**流量
kV100
旁通 B-AB
0...100%: 线性
气蚀现象
气蚀现象加速阀塞和阀座的磨损，并导致噪音。只要不超过第 4 页流量曲线图中显
示的压差，并遵照下图所示的静压值，就能避免气蚀的出现。
冷却水注意事项
为了避免在冷却水回路中出现气蚀，请确保阀门出口（例如热交换器后面的节流
阀）存在足够的背压。根据以下流量图中 80 ° C 的曲线选择阀门上**的压差。
∆p max = 阀门几乎全关时的压差，此时气蚀很大程度上
可以避免
p 1 = 进口处的静态压力
p 3 = 出口处的静态压力
M = 泵
ϑ = 水温
请将三通阀主要作为合流阀使用。
工作压力与介质温度
工作压力和介质温度范围参照 IS0 7005
**遵循当地现行法规。
注意事项
工程
建议安装在回水管上，因为在供暖系统中，回水管的温度较低，这样可以延长阀杆
密封材料的寿命。
确保无气蚀（请参见第 5 页）。
**在阀门的上游安装过滤器，以便增强阀门使用时的安全性。

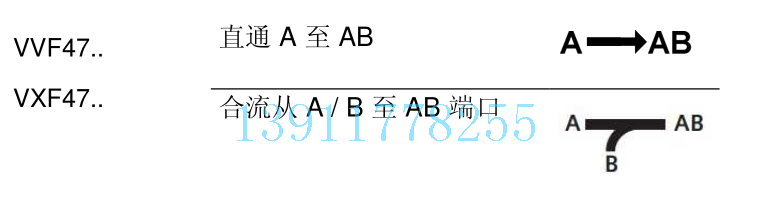

安装方位
VVF47
流向 安装时，注意阀体上的流向标记。
调试
只有在执行器已经正确安装完毕后才可以调试阀门 。
VVF47
阀杆缩进： 阀门开启 = 增加体积流量
阀杆伸出： 阀门关闭 = 减少体积流量
VXF47
阀杆缩进： 直通 A – AB 打开， 旁通 B 关闭
阀杆伸出： 直通 A – AB 关闭， 旁通 B 打开
维护说明
V..F47.. 阀门无需维护。
在进行阀门／执行器维护前：
• 停止水泵并切断水泵电源
• 关闭截止阀
• 释放管道系统中的压力并等待管路完全冷却
需要时，请断开执行器接线端子的接线
再次使用阀门前需确保执行器已正确安装
在报废处理前，阀门**拆分成各种分类的材料部件。
按照法律规定，某些部件可能需要特别处理，因为这些部件可能对生态环境造成危
害。
**遵循当地现行法规
技术参数
功能参数 额定压力 PN 16 符合
ISO 7268
工作压力 符合 ISO 7005 标准，请参见第 6 页中的工作
压力与介质温度图。
流量特性 参见第 5 页的“阀门流量特性”章节
泄漏等*
直通 kvs 值的 0…0.1%
旁通 kvs 值的 0.5…2%
允许介质 冷冻水、低温热水、高温热水、掺有防冻剂的 水、盐水；
建议：水处理需依照 VDI 2035 标准
介质温度 +1…95 °C
可调比 Sv DN 50…150: > 50
额定行程 DN 50…80: 20 mm
DN 100…150: 40 mm
材料 阀体
灰铸铁 EN-GJL-250 或更高
阀杆 不锈钢
阀塞 青铜或更高
密封函 O 型环：EPDM；
清洁环：PTFE
尺寸/重量 请参见第 9 页的“尺寸表”
法兰连接 符合 ISO 7005 标准
环境 操作 *别 3K5,
3Z11
温度 -10…55 °C
相对湿度 5…95% r.h.
存储 *别 1K3 增强
温度 -15…55 °C
相对湿度 < 95% r.H.
运输 *别 2K3, 2M2
温度 -30…+65 °C
相对湿度 < 95% r.H.
标准 额定压力 ISO
7268
工作压力 ISO 7005
法兰 ISO 7005
法兰阀门长度 DIN EN 558-1, 系列 1
阀门流量特性 VDI 2173
泄漏等* 直通，旁通
依据 EN 60534-4 / EN 1349
水处理 VDI 2035
环境 存储：IEC 60721-3-1
运输：IEC 60721-3-2
操作：IEC 60721-3-3
环境兼容性 ISO 14001 （环境）
ISO 9001 （质量）
SN 36350 （环境兼容产品）
指令 2002/95/EC (RoHS)

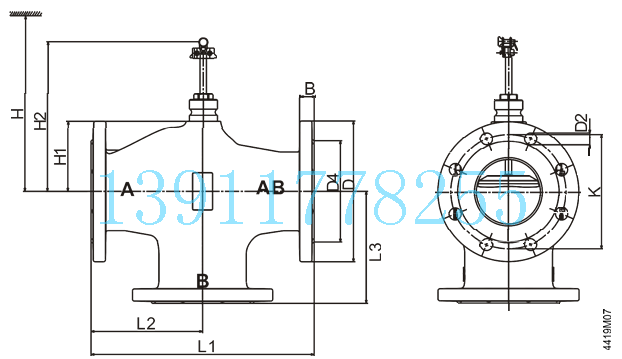

尺寸 (mm)
VVF47..
、
DN = 标称口径
H = 执行器总高度加上到墙壁或天花板的*小安装距离，用于安装、连接、操作和维护等
H1 = 从管道中心到执行器安装基面（上部边缘）的尺寸
H2 = 阀门处于“关闭”位置时表示阀杆完全伸出
备 件
备件的订货编号
版本编号
调试
、
