VVF43..，VXF43...系列电动二通/三通阀

VVF43...,VXF43..系列电动二通/三通阀主要参数说明：

作用和用途：用于锅炉, 区域供热和制冷设备, 冷却塔, 加热机组, 和空调机组中作为控制或截止阀门.

适用用于闭式或开式管路系统(注意避免气蚀).

属于长行程阀门系列

二通和三通法兰座阀, PN 16 VVF43.. VXF43..

•   介质温度 在 在-20…220 °C   的高性能阀门

• 球 球 墨 铸铁 EN-GJS-400-18-LT   阀体

• DN 65…150

• k vs 50…400 m 3 /h

•   型 法兰类型 21,   法兰设计为 B

• 与   SKC..   电动液压执行器组合

1)

阀门流量特性对 k vs 值为 63 m 3 /h 阀从 90% 行程开始, 对 k vs 值为 100, 160, 200 和 250 m 3 /h 的阀从

80%行程开始, k vs 值为 315 m 3 /h 阀从 70%行程开始优化成**体积流量

2) 蒸汽介质时阀门反向安装工作

3) 降低 k

vs 值

DN   = 标称口径

k vs = 在阀门全开(H 100 ) 阀门前后阀差为 100 kPa (1 bar)时冷水 (5...30 ° C)每小时流过阀门的额定流量

S v = 可调比

∆p s = 保证电动阀安全关闭的情况下阀门两端的**压差（关闭压差）

∆p max = 阀门两端的**允许压差, 在此压差下电动阀在整个行程范围内保证正常工作

注意事项：

当使用阀杆加热元件介质温度低于–5 °C 时, 密封函**更换. 在此情况下, 更换的密

封函需要单独定货 (物料号: 4 284 8806 0).

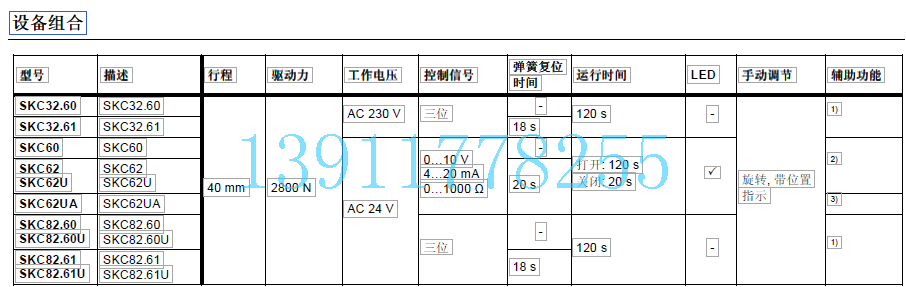

设备组合参数：

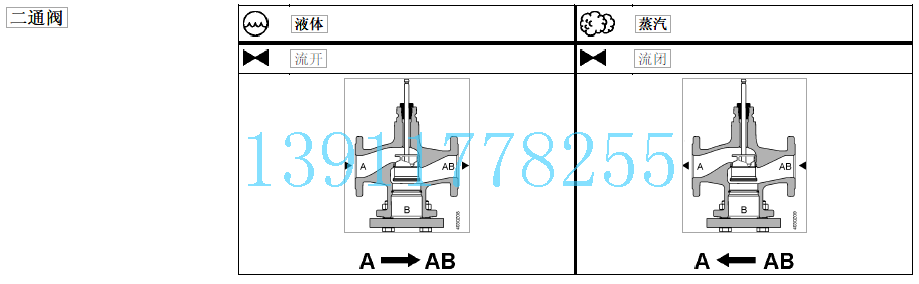

技术设计和机械设计:

　                     下面的图例显示了阀门的基本设计. 结构特点, 例如阀塞的形状.

　　                                   注释：不允许拆掉二通阀的盲板后作三通阀使用！

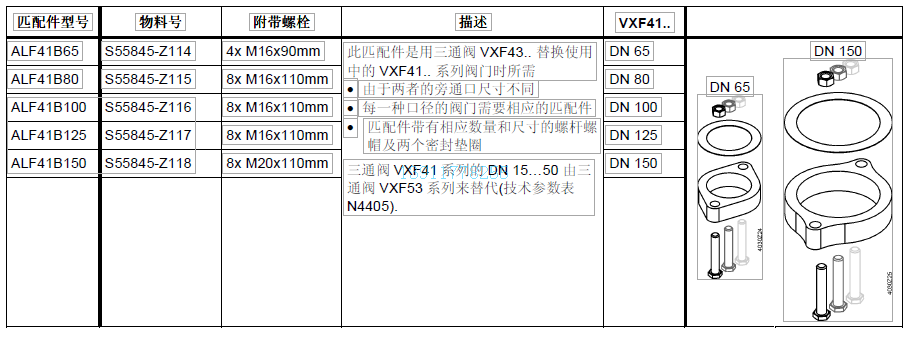

产品型号	物料号	描述	注释
ASZ6.5	ASZ6.5	阀杆加热元件	当介质温度 < 0 ° C 时需要
ASZ6.6	S55845-Z108	阀杆加热元件	当介质温度 < 0 ° C 时需要
	428488060	密封函	V..F43.. 系列阀门加装阀杆加热元件并且介质温度低于-5 ° C 时, **换用此密封函.

技术参数：

额定压力：                                                    PN16

阀门口径：                                                    N65..DN150

连接方式：                                                     法兰

介质温度                                                        -20...220℃

可调比                                                           大于100

额定行程                                                        40mm

阀体                                                               EN-GJS-400-18-LT

盲法兰                                                                            P265GH

阀杆，阀座，阀塞                                                         不锈钢

密封函                                                                            不锈钢FEPM (无硅)

三通阀旁通口匹配件                                                      钢 S235JRG2

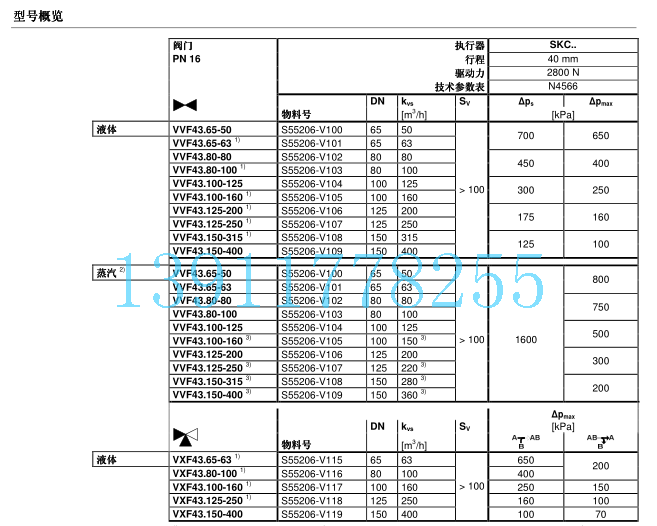

选型

流量曲线图

∆p max （KPA）

pmax 值是针对合流阀. 而针对分流阀的pmax 值参见表 „型号概览“, 第 2页

二通阀流量特性

0…30%:   线性

30…100%: 等百分比

n gl = 3 符合 VDI / VDE 2173

对 k vs 值大的阀门,流量特性被优化,以实现**

体积流量 k V100

对下列阀门:

VVF43.125-250

VVF43.150-400

0…100%:   线性

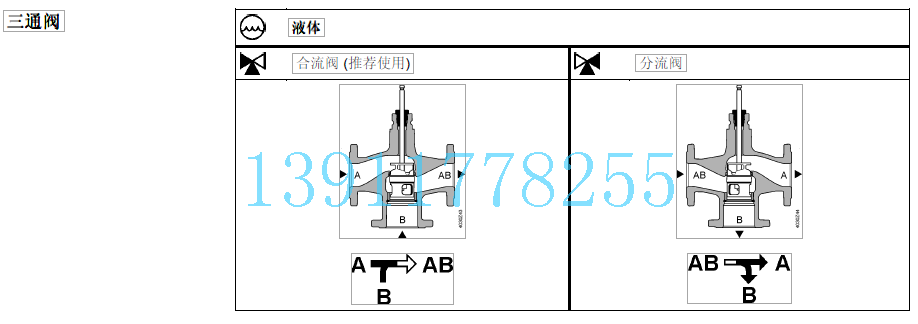

三通阀流量特性

直通 A-AB

0...30%:   线性

30...100%: 等百分比

n gl = 3 符合 VDI / VDE 2173

对 k vs 值大的阀门,流量特性被优化,以实现*

大体积流量 k V100 .

旁通 B-AB

0...100%:   线性

端口 AB = 恒定流量

端口 A   = 可变流量

端口 B   = 旁通 (可变流量)

合流:   流向从端口 A 和端口 B 到端口 AB

分流:   流向从端口 AB 到端口 A 和 端口 B

对下列阀门:

VXF43.125-250

VXF43.150-400

直通 A-AB

0...100%:   线性

旁通 B-AB

0...100%:   线性

工作压力和介质温度

流体

针对 VVF43.

饱和蒸汽

过热蒸汽

针对 VVF43..

介质兼容性

和温度范围

1)   饱和蒸汽曲线上的不同区域

2)   开式管路

3)   蒸汽介质时阀门反向安装

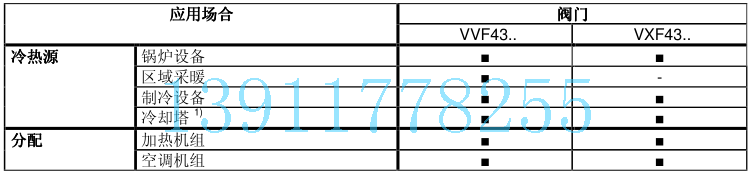

应用场合

1) 开式管路系统

工程注意事项

安装位置

阀门宜安装在回程管道上, 这里的温度较低且密封函负荷也较低.

VVF43.. 系列阀门作为蒸汽阀使用时, 要反向安装.

污物收集器

在阀门前安装过滤器或污物收集器以确保阀门调节功能, 和长**的使用寿命. 从阀

门和管道中处除污物, 焊渣, 等等.

气蚀

根据介质温度与压力关系限制阀门前后的压差就能避免气蚀.

调试注意事项

只有在 阀门和 执行器正确 组 装 完毕后才可以调试阀门.

在所有安装方位上确保执行器的推杆和阀门的阀杆可靠的连接.

功能检查

阀门 直通 A →AB   旁通 B →AB

阀杆伸出   关闭   打开

阀杆缩进   打开   关闭

维护注意事项

阀门无需维护.

在进行阀门或执行器维修前:

• 停止水泵并切断电源

• 关闭截止阀

• 释放管道系统中的压力并等待管道完全冷却

如有必要, 需拆除电气连线.

由于使用了不同类型的材料, 阀门在报废前**被拆解. 依照法律规定或生态环境要

求某些阀门部件需要特别处理.

**遵守当地的现行 法律法规.

环境兼容性 ISO 14001 (环境)

ISO 9001 (质量)

SN 36350 (环保产品)

RL 2002/95/EG (RoHS)

尺寸 / 重量

尺寸   参见 „尺寸“, 第10页

重量

参见 „尺寸“, 第10页

1) 对一些高kvs 值的阀门流量特性被优化,以实现**体积流量 kV100

2) 当介质温度 < -5 °C 时, **更换密封函. 更换的密封函需单独订货 (物料号: 4 284 8806 0).

1) 对一些高 k

vs 值的阀门流量特性被优化,以实现**体积流量 k V100

2) 当介质温度 < -5 ° C 时, **更换密封函. 更换的密封函需单独订货 (物料号: 4 284 8806 0).

尺寸

VVF43..
