产品名称： VVF41..两通阀,VXF41..三通阀 规　　格： DN15-DN150 产品类别： 电动阀 产品备注： 两通阀/三通阀，法兰连接，PN16，行程20mm/40mm

VVF41..两通阀,VXF41..三通阀

两通阀/三通阀，法兰连接，PN16，行程20mm/40mm VVF41...两通阀 / VXF41...三通阀 - 适用于开式系统和闭式系统中低压热水、生活热水、高压热水、热油、饱和蒸汽和过热蒸汽(后缀带4 如：VVF41.50(4)) 材质：球墨铸铁 阀芯：铬镍钢 密封：特弗伦 公称：PN16 连接：法兰 耐温：-25°C...150℃/（180℃，蒸汽阀后缀带4 如：VVF41.50(4)） 阀杆行程： DN50：20mm DN65-DN150：40mm 型号概览：(VVF41...) 公称直径 mm Kvs 流量系数 [m3/h] SQX SKD SKB SKC 型 号[两通阀] △Pmax △Ps △Pmax △Ps △Pmax △Ps △Pmax △Ps VVF41.49 VVF41.50 50 19 31 300 350 400 450 1000 1400 VVF41.65 65 49 600 800 VVF41.80 80 78 400 500 VVF41.90 100 124 250 300 VVF41.91 125 200 175 200 VVF41.92 150 300 100 125 △Pmax阀门**允许压差；△Ps阀门关闭压差 型号概览：(VXF41...) 公称直径 mm Kvs 流量系数 [m3/h] SQX SKD SKB SKC 型 号[三通阀] △Pmax △Pmax △Pmax △Pmax VXF41.14 VXF41.15 15 1.9 3 800 800 800 VXF41.24 VXF41.25 25 5 7.5 800 800 800 VXF41.39 VXF41.40 40 12 19 500 750 800 VXF41.49 VXF41.50 50 19 31 350 500 800 VXF41.65 65 49 500 VXF41.80 80 78 350 VXF41.90 100 124 250 VXF41.91 125 200 175 VXF41.92 150 300 100 △Pmax阀门**允许压差；△Ps阀门关闭压差

VVF41...

二通阀

法兰连接,

二通阀

法兰连接, PN16

法兰连接二通阀，耐压等* PN16

•   阀体：球墨铸铁GG-25

•   公称直径: DN50 ... DN150 mm

•   流量: k vs vs 31 ... 300 m

3 3 /h

•   阀杆行程: 20 或 40 mm

•   可与 SQX..., SKD..., SKB... 和   SKC...系列执行器配合安装

•   公称直径DN15… 40mm 的阀门GGG-40 ，请参见技术资料4373

用途

适用于区域供热系统、暖通空调系统中作为符合DIN

32730标准的控制阀或安全截止阀。适用于开式系统和闭式系统。

介质

采用标准密封的标准阀门适用于以下介质：

采用特殊密封的特殊阀门适用于以下介质

1) 介质温度低于0°C时：需要ASZ6.5阀杆加热元件来防止密封套内的阀杆冻结

2) 防冻水和盐水：*低-10°C 符合DIN 3158标准（压力容器 I） 或 *低-25°C 符合DIN 3158

标准（压力容器 II）

3) 对于这些应用，应使用带电磁式执行器的特制制冷剂阀，请参见技术资料 4700…4799

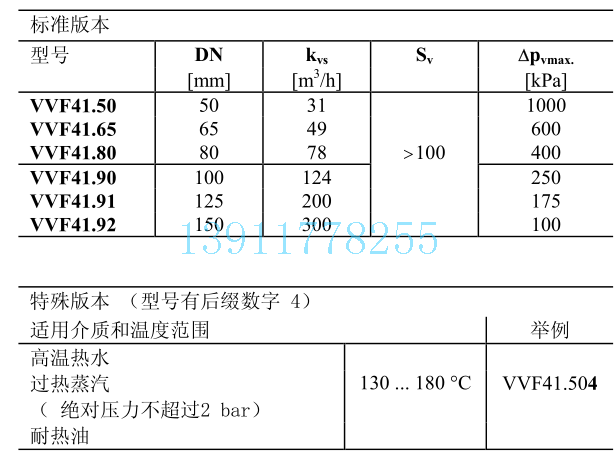

型号概览

DN = 公称直径 ∆p vmax. = 当阀杆到达**行程时（阀门全开），

阀门两端允许的**压差

k vs = 符合VDI 2173标准的额定流量

S v = 符合VDI 2173标准的流通能力

附件:电子阀杆加热元件 ， AC 24 V, 介质温度低于0 °C时需选用: ASZ6.5

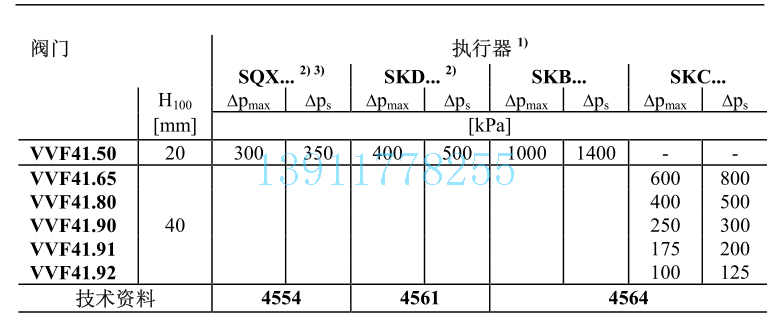

组合设备

1) 可选执行器: : • AC 24 V / AC 230 V 电源 , 三位控制信号（浮点式）

• AC 24 V 比例（位置）控制信号 DC 0...10 V 或 DC 4...20 mA

2) **介质温度不能超过 140 °C

3) ∆p max 和 ∆p 值适用于 SQX32... / SQX82... 和 SQX62 *执行器

H 100   =   阀门和执行器的100%行程

∆p max   = 在整个行程范围内执行器可以保持正常工作时，阀门两端的**允许压差

∆p s = 保证执行器可以安全关闭的前提下，阀门两端的**允许压差（关断压力）

机械设计

阀体剖面

对于所有的标成规格，均设计有一

个开有导向孔的阀塞与阀杆直接联

接。

阀座通过特殊的密封材料直接贴附

在阀体上。

注意：二通座阀不可以通过拆除阀底的法兰式盲板来当作三通阀使用

处置：由于使用了不同的材料类型，在舍弃处置前务必将阀门拆开，并按不同材料类型分类

选型

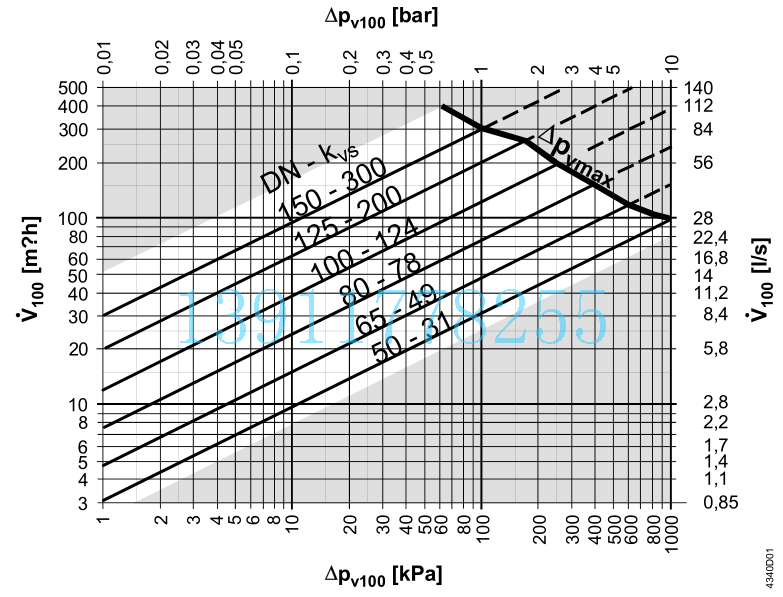

流量曲线图

∆p vmax.   =   在整个行程范围内执行器可以保证正常工作时，阀门两端的**允许压差

∆p v100   =   阀门全开且流量为   & V 100 时阀门两端的压差。单位为 kPa 或 bar

&

V 100 = 流量。单位为m

3 /h（立方米/小时） 或 l/s（升/秒）

100 kPa   =   1 bar ≈ 10 mWG

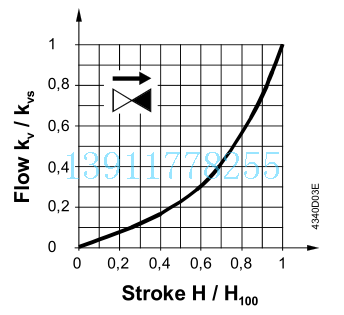

阀门流量特性

0 ... 30   % ⇒ 流量与行程成线性比例

30 ...100   % ⇒ 符合 VDI/ VDE 2173 标准

n gl = 3

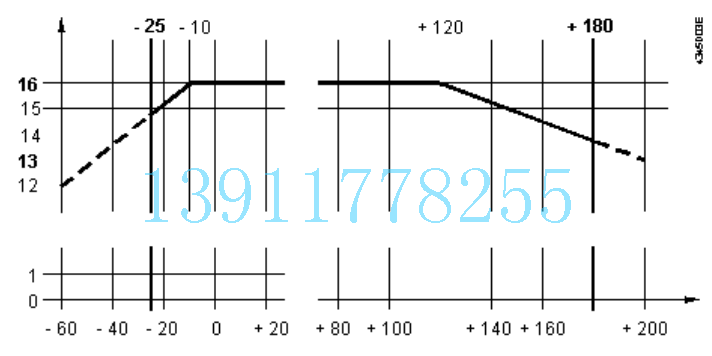

工作压力和温度

工作压力范围符合ISO 7268 和 EN 1333标准

工作温度范围（-25 ... +180 °C）符合DIN 4747 和 DIN 3158标准。

注意事项

工程

建议将阀门安装在回水管上，因为在供暖系统中，回水管的温度较低。这样可以延长

阀芯密封的寿命。

水质要求符合 VDI 2035标准

在开式系统中，存在因水垢沉积导致阀塞抱死的可能（阀杆不能正常起落）。因此，

在此类应用中，应选用驱动力较大的SKB或SKC系列的执行器。此外，**定期（每星

期二至三次）驱动阀杆运行。 注意：阀门的上游**安装过滤器。

我们经常建议在闭式系统中，阀前也要安装过滤器来增强阀门的工作可靠性。

介质温度低于0°C时，需使用 ASZ6.5电子阀杆加热元件来防止密封套内的阀芯冻结

。出于安全性的考虑，该加热元件的工作电压设计为AC 24 V，功率为30 W。

安装

阀门和执行器可以简单地在安装位置上组装起来。既不需要特殊的工具，也不需要做

任何调整。

阀门出厂时均附有安装说明书。

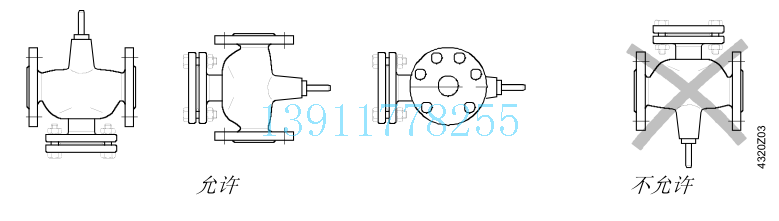

安装位置

水流方向：安装时，注意使阀门上的水流方向标记箭头与 实际水流方向保持一致

调试　

只有在执行器已经正确安装完毕后才可以调试阀门。

阀杆收缩：流量增加

阀杆伸长：流量减少

维修

对执行器进行维修时，应遵循以下顺序：首先关掉水泵并切断水泵电源；关闭截止

阀，排空水管内的水以降低水管内的压力，使水管（热水管）自然冷却。从接线端

上拆除电气接线。注意在对阀门再次调试前需先正确安装执行器。

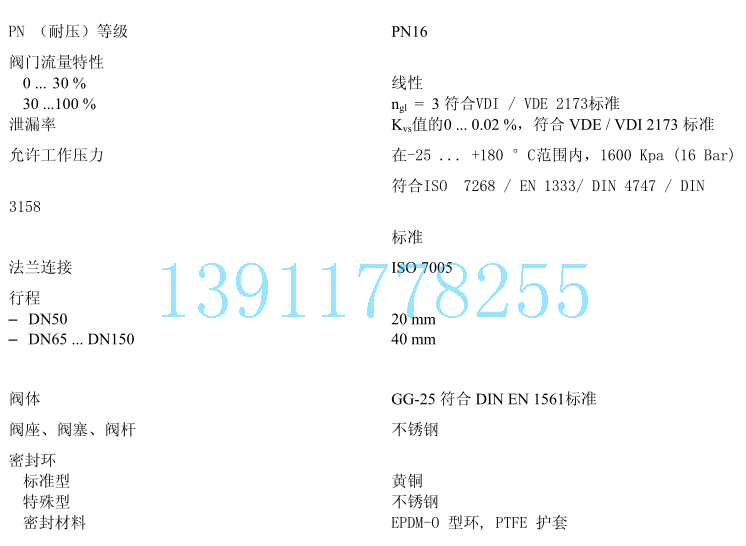

技术数据

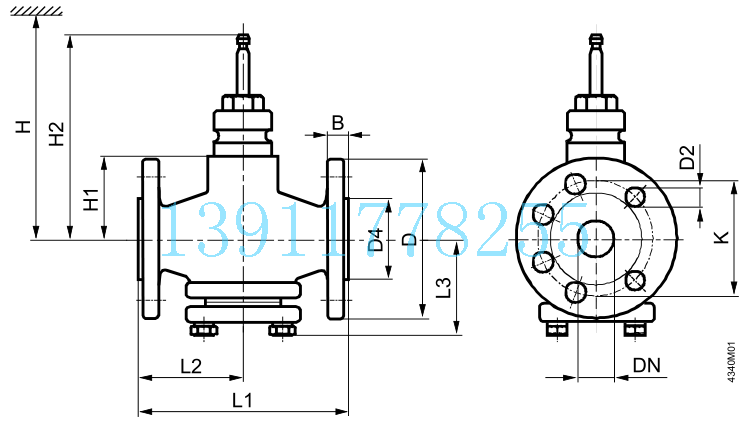

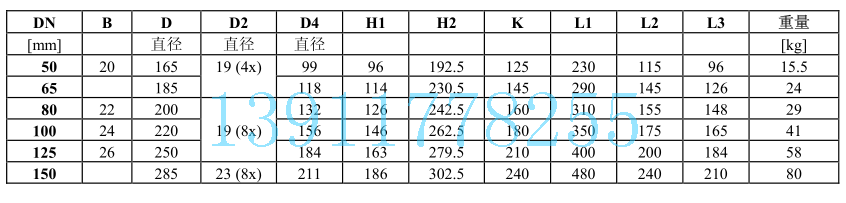

尺寸

DN = 公称直径　

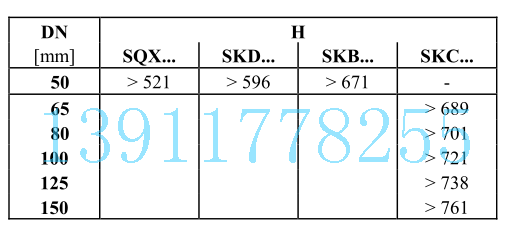

H = 总执行器高度加上安装、连接、运行　*小安装空间或维护所需的到天花板　 或墙壁的距离

H1 = 由水管中心线到执行器安装边（上边缘）的距离

H2 = 阀门全关时的位置 (意味着阀杆完全伸出)

尺寸单位：毫米
