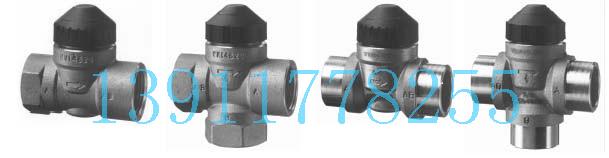

VVI46.15/VVI46.20/VVI46.25 电动二通阀
电动二通阀VVI46../VXI46..开关阀技术说明：
应用：
- 风机盘管控制阀门
- 供热地板中分水器或者集水器的区域阀门
- 辐射器的开关控制阀门
- 民用热水锅炉使用的开关阀门
- 壁挂锅炉的截止阀
- 地板供热系统的控制阀
技术参数：
| 额定冲程 | 2.5mm |
| 泄露量 | 0--0.05% Kvs
2...5%Kvs（旁路） |
| 介质温度 | 1--110℃ |
| 阀门特性 | 开/关 |
| 允许工作压力 | 1600KPa |
| 阀体 | 冲压铜 |
| 阀杆、阀芯和阀座 | 铬镍钢/黄铜 |
VVI46...二通阀；VXI46...三通阀
-风机盘管等末端设备的控制，介质水，防冻水。
VVI46..系列电动二通阀
电动二通阀VVI46..系列-详细介绍：
电动二通阀VVI46系列，适用于通风和空调系统中闭式环路中水侧末端机组的控制，内螺纹连接，PN16，行程2.5 mm- 适用于暖通空调系统的热水和冷水控制。
技术参数：
材质：热压黄铜阀体阀芯
密封：泄漏量0…0.05％
公称：PN16
连接：内螺纹
介质温度：>1…110℃，或者短**内** 120℃
行程：2.5mm
两通阀 三通阀 两通阀 三通阀
VVI46.15 至VVI46.25 VXI46.15 至VXI46.25 VVS146.15 至VVS146.25 VXS146.15 至 VXS146.25
两通及三通区域阀，PN16
热压黄铜阀体
DN15,DN20 和 DN25

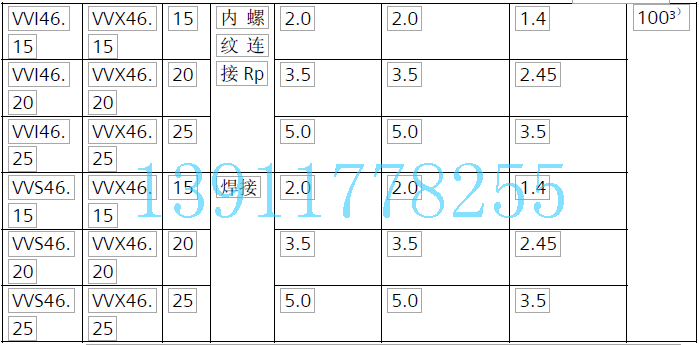

额定流量 kVS 从 2 到 5m3/h
内螺纹连接，Rp…符合 ISO7/1(V…146…)
或者焊接(V…146…)
手动调节

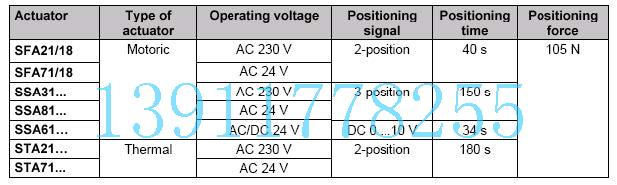

可以和电动执行器一起安装，SFA…和 SSA…，
或者热执行器，型号 STA…
可以用于通风和空调系统中闭式环路中水侧末端机组的控制，举例来
说，如*导器，风机盘管机组，小型再热器和小型冷却器。
－ 带有一个用于加热和制冷热交换器的两管制系统
－ 带有两个用于加热和制冷热交换器的四管制系统
用于闭路区域供热系统中，比如：
－ 建筑物中的地板
－ 公寓住宅
－ 单独住宅
可以用于通风和空调系统中闭式环路中水侧末端机组的控制，举例来
1） 两通阀
2） 三通阀
3） 在Δpmax 超过 100kPa 的地方，在阀座和塞子处噪音和腐蚀增加的危险
kVS ＝在 100kPa（1bar）情况下，通过全开阀门（H100）的冷水（5-30 ℃）流量。
Δpvmax＝根据给定设计概念，通过阀门控制行程的**允许压差，对于全部行程都有效。
Δpmax＝根据给定设计概念，通过阀门控制行程的**允许压差，对于电动阀门的全部行程都有效。
Δps ＝电动阀门在关闭压力情况下自我保护的**允许压差
阀门选型
ΔpV100＝在阀门全开和阀门控制行程 A－AB（两通阀）或者 AB－A（三通阀）V100流量时的压差
V100＝阀门全开时候的流量（H100）
Δpmax＝关闭阀门时阀门两侧的**允许压差 100kPa = 1bar = 10mWG
1m3/h＝在20℃时水流量0.278kg/s

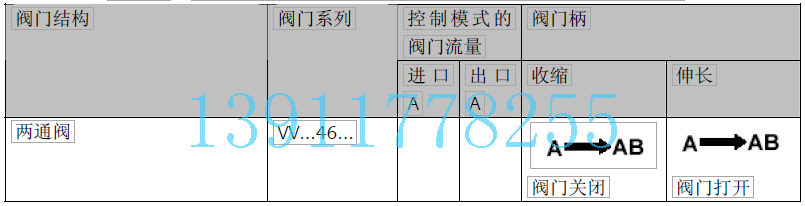

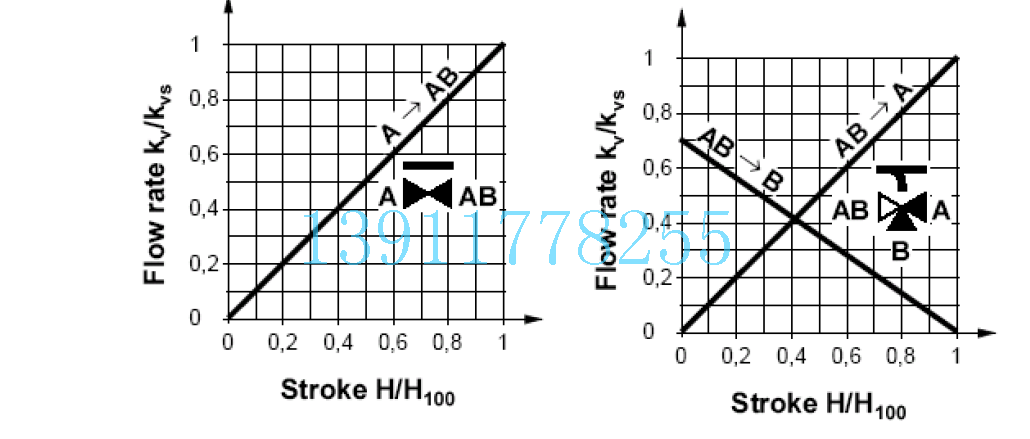

阀门特性 两通阀，VV…46… 三通阀，VV…46…
三通阀的旁通 kVS 值只达到直接通过控 制行程 AB－A 时 kVS 值的 70％。
这就补偿了热交换器和辐射器的流动阻力，因此保持总流量 V100尽可能不变。
? 盘式节流元件
? 底座圈镶嵌在通过端口里
? 底座安装在贯串端口和旁路中
? 蓄油池连续润滑密封圈
? 复位弹簧
工程注意事项
? 也参看《安装》和《调试》部分
? 阀门**预先安装在系统中
推荐： 在阀门水流上方安装一个过滤器。这会有助于提高可靠性。

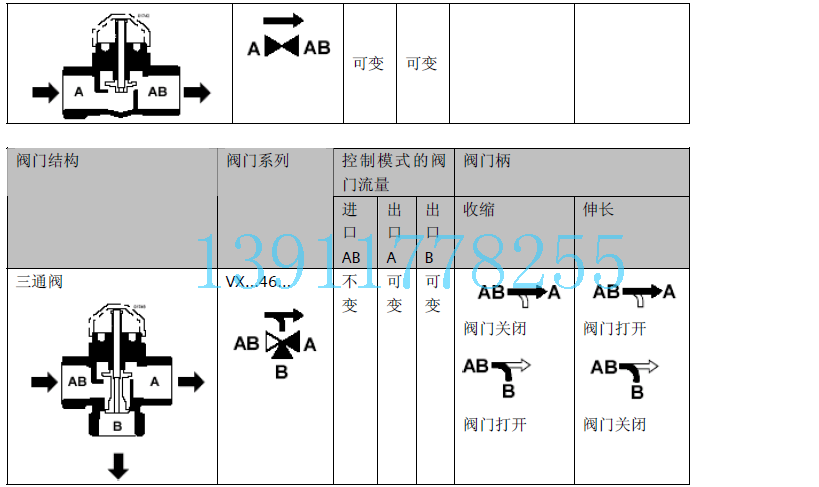

警告： 流动的方向**如箭头标注的方向，从AB 到A 或者AB 到B。
三通阀门VXI46…和VXS46…主要应用在转向的应用场合。
安装方向
**在所有的举例当中都能看到流动的标注方向（也可以参照《工程注
意事项》）。
阀门可以通过一个多重包裹运输。安装注意事项74 319 0300 0 被打包
密封在一起。
阀门和执行器可以在现场很容易地安装。不需要*门的工具和校准。
警告： 焊接类型的阀门，V…S46…：
当进行焊接连接的时候，O 形圈附近的温度一定不能超过150℃。
为了确保满足上面所提到的要求，阀门应该用一个湿布充分冷却。

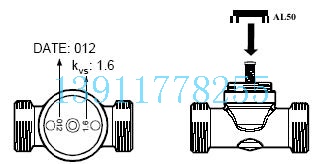

AL50 支撑圈 AL50 支撑圈**在执行器安装在阀门上之前放在指定位置。
调试
手动调节 直接通路A 到AB（对于两通阀来说）或者AB 到A（对于三通阀来说）
可以通过手动调节按钮手动关闭。
对于三通阀，这种方法也可以用来开启旁通路B 到70％。在直接控制通
路中，阀门被一个返回弹簧开启。
警告： 在阀门或者执行器上进行任何维修工作之前：
关闭水泵和电力供应，关闭管网中主要的截止阀，降低管路中的压力，
允许其完全冷却下来。如果有必要，断开连接在接线板上的电源连接。
阀门只有和手动调节器预设或者和一个正确安装的执行器一起时可以
进行调试。
处理
阀门在处理以前**拆除，将各构件分门别类。
保证
提供给这些阀门的技术数据只有在阀门和《兼容性》中描述的执行器
连接使用时才是有效的。
技术参数
运行参数 PN *别 PN16 到EN1333
阀门特性
两通阀门：
通路A－AB 线形
三通阀门
通路AB－A 线形
旁通AB－B 线形
泄漏
两通阀门：
通路A－AB kVS 的0…0.05％
三通阀门
通路AB－A kVS 的0…0.05％
旁通AB－B **kVS 的2…5％
允许介质 冷冻水，低温热水和含有防冻保护添加剂的水
推荐：水应该按标准VDI2035 中要求处理
介质温度 >1…110℃，或者短**内**120℃
可调范围SV >10 如标准VDI2173 中要求
允许的运行压力 1600kPa(16bar)
额定行程 2.5mm
材料 阀体 热压黄铜（EN1982）
阀杆 无缝钢
插拴，底座和密封管 黄铜
阀杆密封 EPDM 的O 形圈（允许*高温度150℃）

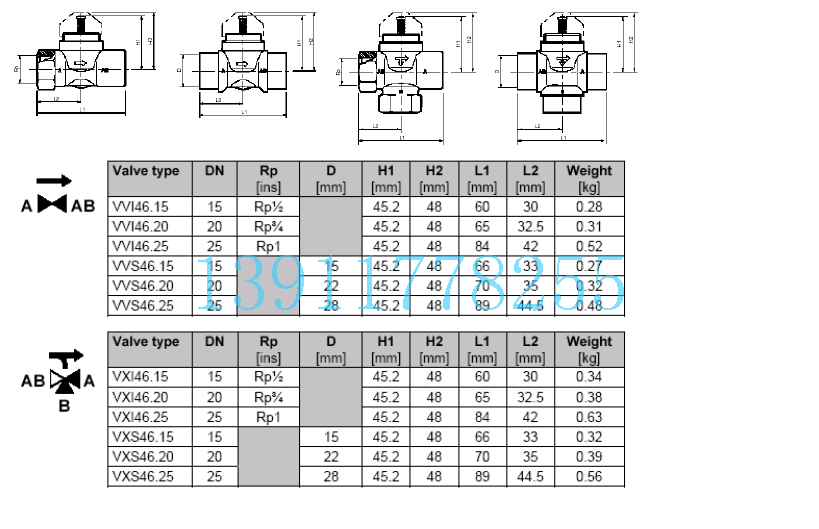

尺寸/重量 尺寸 见《尺寸》（表格）
螺纹连接 Rp 符合标准ISO7/1（内螺纹）
执行器连接 M30×1.5
重量 见《尺寸》（表格）
Sv=可调范围kVS/ kVr
Kvs=在压差为100kPa（1bar）情况下，通过全开阀门（H100）的冷水
（5-30℃）额定流量。
kvr=在流量特性公差仍然可由压差为100kPa（1bar）维持时*小kv 值
电动二通阀执行器用于阀门 VVI46…、VXI46…
电动执行器
用于阀门VVI46…、VXI46…
SUA21
· 工作电压AC 230 V、3线、2 位控制信号
· 驱动力150N
· 带有 LED 的位置指示
· 断电持位电动执行器
· 通过藕接螺母直接安装（无需工具）
· 配置 1.5m 长连接电线
用途
执行器与阀门 V…46… 配套使用，主要用于暖通空调系统的热水和冷水控制。
· 风机盘管的控制阀门
· 地板采暖中分水器或者集水器的区域阀门
· 生活热水锅炉的开/关控制阀门
· 壁挂炉的截止阀门
· 地板采暖系统的控制阀门

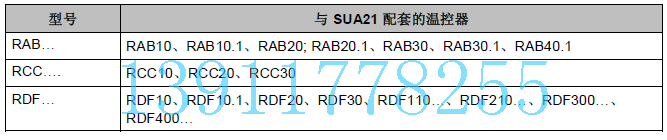

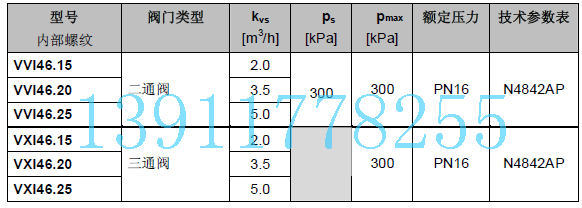

设备组合

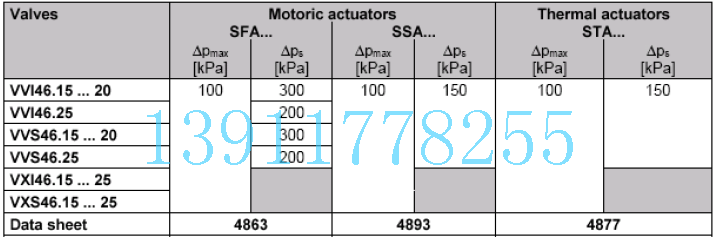

kv 当阀门在一定开度下，阀门前后压差为100 kPa (1 bar) 时，5 °C 至30 °C 的水每小时流过阀门的
流量。
ps 在保证执行器可安全关闭的情况下，阀门两端的**允许差压（关闭压差）。
pmax 阀门两端的**允许差压，在此压差范围内相配执行器能在整个行程准确地驱动阀门
技术设计/机械设计
电动执行器需要开／关控制器（温控器）来控制阀门。
如果介质温度偏离设定温度，则控制器输出信号会驱动执行器打开阀门。当介质温度达
到设定值时，控制信号切断，阀门再次关闭。
交付状态：为了更好地安装阀门，执行器阀杆应为缩回位置。
阀门通过执行器以电动方式打开。该设备中集成了同步电机和齿轮机构。**行程通过
机械方式进行限制（阀座）。末端位置无电力消耗。带有1.5m 长的电线连接，电线是
执行器组成部分。
注意事项
工程 :**遵守温度限制（请参阅“用途”和“技术参数表”）。

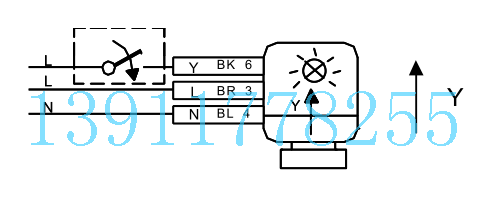

电气连接:· 执行器只能通过交流电来运行(AC 230 V)
警告 :· 断相和脉宽调制信号不适用。
供货时附有安装说明书74 319 0405 0。
安装方位:
调试:调试系统时，请检查执行器的接线与功能。
维护:· 执行器无需维护。
· 出现故障时，无需卸掉阀门即可更换执行器。在此过程中，**关闭电源。
· 不能对执行器进行维修。
处理
本控制器包含电子和电气部件，因此不能作为生活垃圾处置。
**遵循当地现行法规。

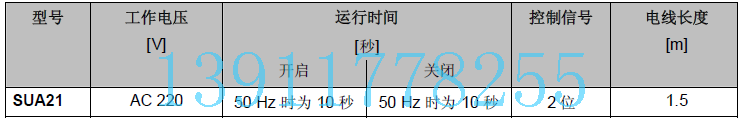

技术参数表
电源工作电压
电压容差
AC 220 V
± 15%
频率 50 / 60 Hz
耗电量**值为 6 VA（仅运行时）
控制 控制信号通过房间温控器开启/关闭
断相和脉宽调制信号不适用
运行数据触点 Y断电时阀位
二通阀（例如VVI46...）
三通阀（例如 VXI46...）
执行器阀杆伸出
A → AB 关闭
AB ←A 关闭
运行**（秒） 10 秒打开
10 秒关闭
额定行程2.5 mm
驱动力150 N
连接阀门中介质的允许温度
+1 ~ +110 °C
电气连接连接电线（已配置） 3 芯，1.5 米
20 AWG
工业标准外壳保护标准IP40
尺寸／重量尺寸 请参见“尺寸表”
重量0.32 kg
材料 外壳，底座塑料／浅灰，RAL 7035
